Neue Ausgabe der EN ISO 13849-1 (sicherheitsbezogene Teile von Steuerungen)

Umstieg auf die EN ISO 13849-1:2023 – Unterstützung durch Safexpert


Fachbeitrag teilen
Share Button Linkedin Share Button Xing Share Button X Share Button E-Mail

1. Zeitliche Historie

  • Die neue Norm EN ISO 13849-1:2023 wurde vom Technischen Komitee 114 (Sicherheit von Maschinen und Geräten) erstellt und am 17.5.2023 durch CEN herausgegeben.
  • Anschließend erfolgte sukzessive die Veröffentlichung der Dokumente durch die nationalen Normungsinstitute (in Österreich am 15.10.2023) – die Fassung in deutscher Sprache erschien in Österreich im April 2024.
  • Als Zurückziehungsdatum für die Vorgängernorm EN ISO 13849-1:2015 gibt CEN den 31.5.2026 an.
  • Eine Listung im EU-Amtsblatt nach Maschinenrichtlinie 2006/42/EG erfolgte am 15.5.2024.
  • Mit Veröffentlichung der EN ISO 13849-1:2023 im EU-Amtsblatt wurde für die Vorgängernorm eine Übergangsfrist von 3 Jahren festgelegt. Zu diesem Stichtag (15.5.2027) wird sie die Konformitätsvermutung verlieren.


2.  Änderungen am Umfang

Die neue Normenausgabe ist deutlich umfangreicher geworden. Anstelle der bisher 104 Seiten umfasst die aktuelle Norm 172 Seiten.


3. Unterstützung durch Safexpert

Safexpert unterstützt Sie an unterschiedlichen Stellen beim Wechsel auf die neue Norm:


3.1 Neue Funktionalitäten in der Safexpert Risikobeurteilung

Die EN ISO 13849-1:2023 bietet neu im Anhang A eine Hilfestellung zur Ermittlung des Parameters P (Möglichkeit zur Vermeidung oder Begrenzung des Schadens). Dabei wird für fünf Faktoren (u.a. die Geschwindigkeit, mit der die Gefährdungssituation auftritt) je ein Parameter (A, B, C) bestimmt. Je nach Häufigkeit des Auftretens der Parameter A, B oder C wird der Parameter P1 (Vermeidung möglich unter bestimmten Bedingungen) oder P2 (Vermeidung kaum möglich) festgesetzt.

Abbildung 1: Ausschnitt aus der Funktion zur Berechnung der „Möglichkeit zur Vermeidung“

Die neue Hilfestellung zur Ermittlung des Parameters P wurde bereits in der Safexpert Version 9.0 SP3 berücksichtigt.

Ob die neue Funktionalität in Ihren Projekten angeboten wird hängt vom im Projekt definierten „Zeitpunkt des Inverkehrbringens“ ab. So ist sichergestellt, dass die neue Norm nur für jene Projekte zur Anwendung kommt, deren Datum des Inverkehrbringens nach dem 15.05.2027 liegt.

Schnittstellen zu anderen Systemen
Unverändert funktional bleiben selbstverständlich die Schnittstellen von Safexpert zur Software Sistema der DGUV sowie zum TIA Selection Tool von Siemens.


3.2 Unterstützung durch Templates und Vorlagen in Safexpert

Unterschiedliche Templates unterstützen Sie ihre Pflichten schneller, einfacher und bequemer zu erledigen:


Querverweislisten

Safexpert enthält zahlreiche kostenlose Querverweislisten zu Normen im Fachgebiet „Sicherheit von Maschinen“ (ICS-Kreis 13.110), darunter auch die EN ISO 13849-1:2023.

Querverweislisten bieten den Vorteil, dass Sie während der Risikobeurteilung direkt sehen, welche Normen zur Beseitigung spezifischer Gefährdungen verfügbar sind (siehe Abbildung).

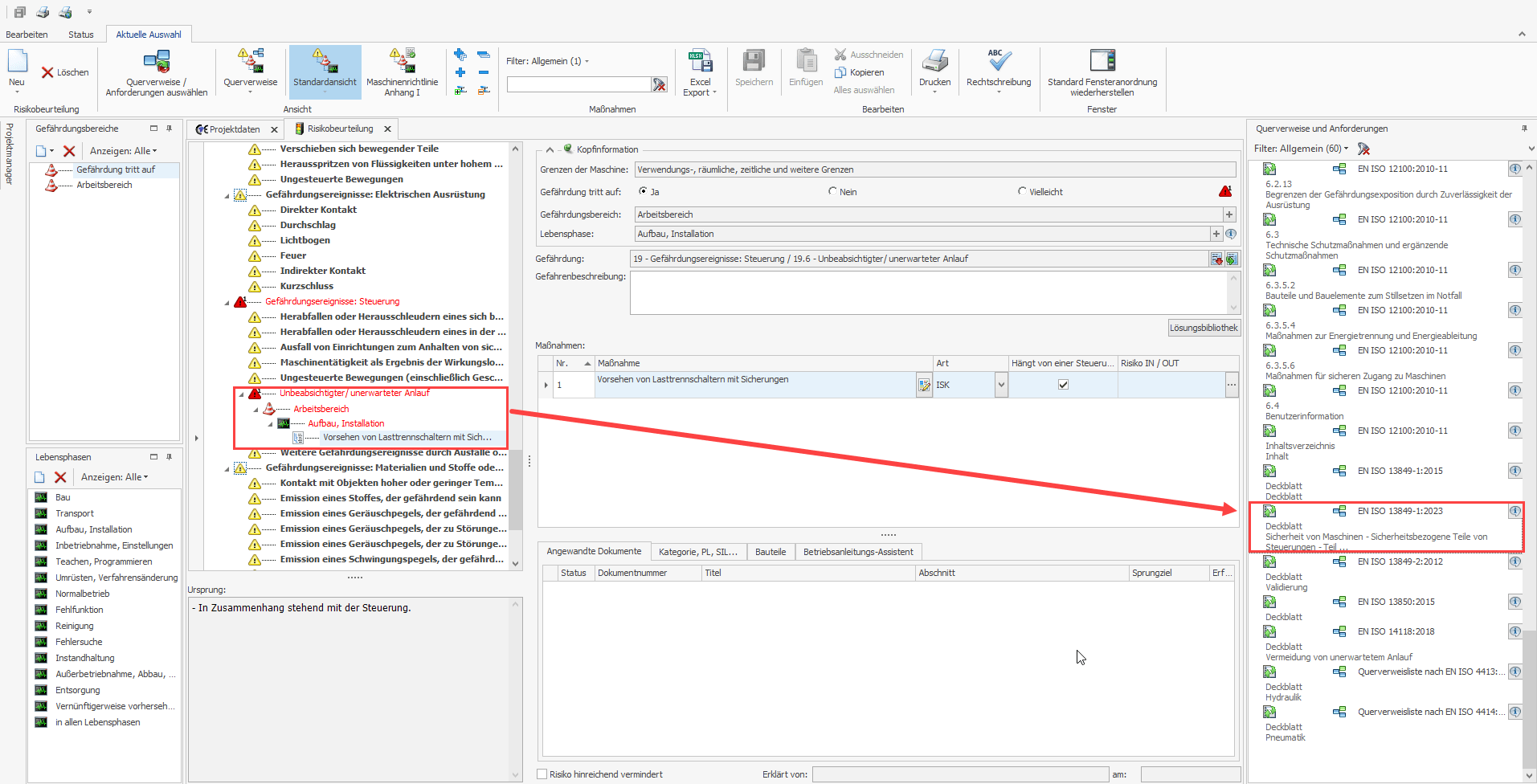

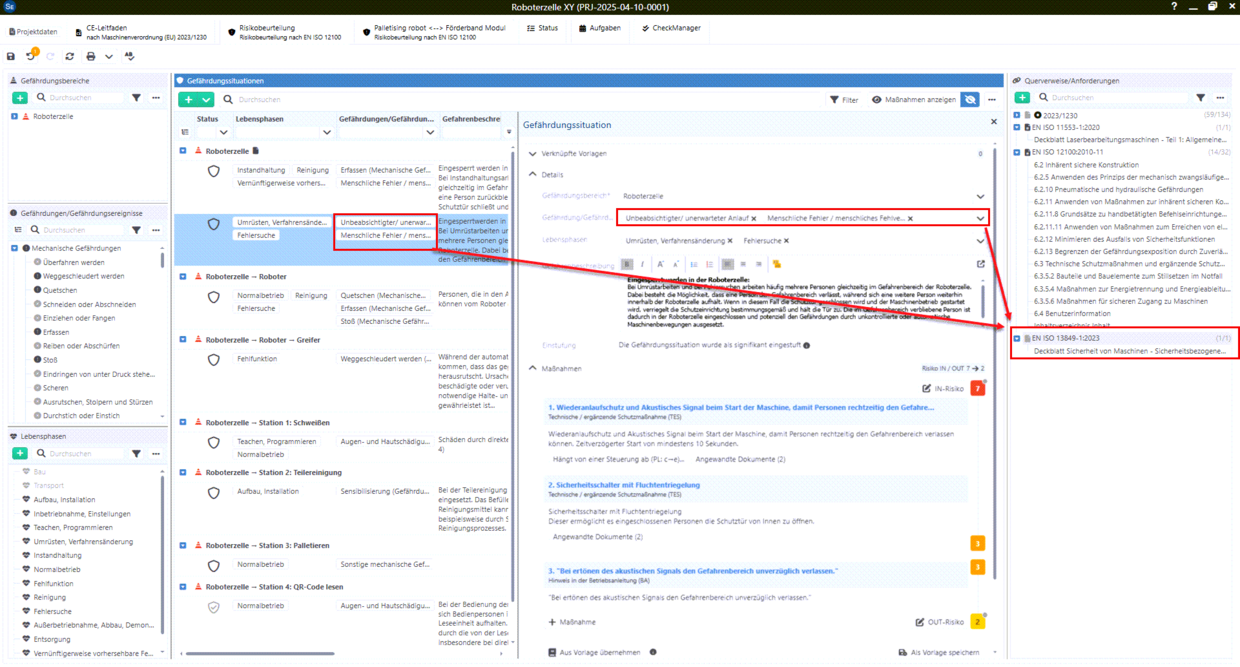

Abbildung 2: Ausschnitt aus einer Risikobeurteilung mit zugehörigen Querverweisen


Normenpaket Maschinensicherheit

Das Normenpaket Maschinensicherheit enthält für den Maschinen-, Anlagen- und Steuerungsbau besonders wichtige A- und B-Normen, darunter auch die EN ISO 13849-1 im Volltext. Diese Normen enthalten bereits eingearbeitete Sprungziele, so dass Sie von einem angewandten Abschnitt direkt an die richtige Stelle im PDF springen können.

Anwender von Safexpert mit lizensiertem Normenpaket erhalten die geänderte Norm (sobald die deutsche Version verfügbar ist) kostenlos im Zuge des Wartungsvertrages.


Dokumentenvergleich

Mit dem Dokumentenvergleich erhalten Sie eine Gegenüberstellung der Vorgänger- zu seiner Nachfolgenorm und können direkt einsehen, welche Abschnitte geändert, gelöscht oder neu hinzugekommen sind. Die jeweiligen Abschnitte können im Volltext für eine Gegenüberstellung geöffnet werden.

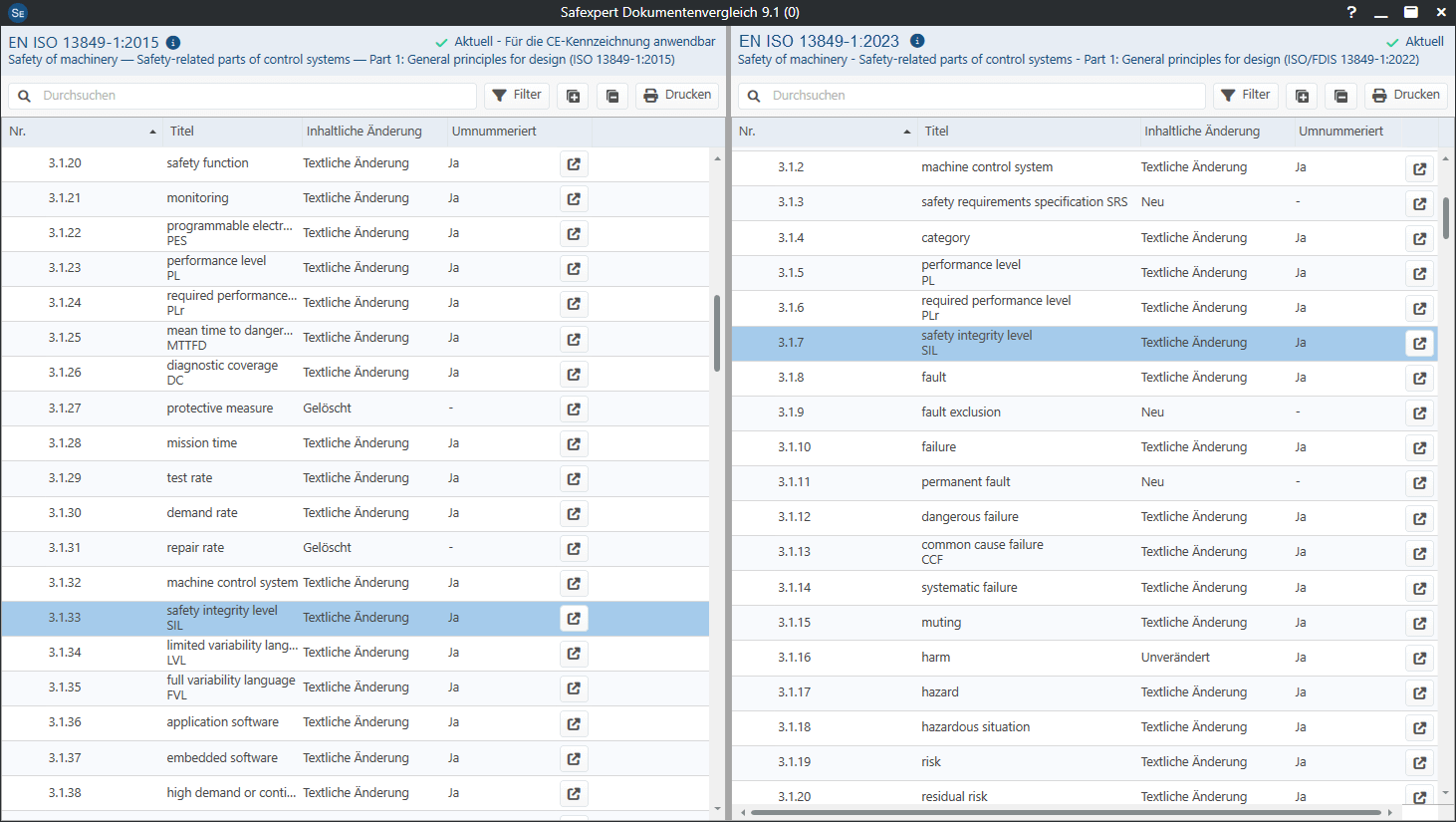

Abbildung 3: Safexpert Dokumentenvergleich als interaktive Entsprechungstabelle zu alter und neuer Normenausgabe

Für die neue Norm hilft Ihnen dies folgendermaßen:

  • Es liegt eine interaktive Entsprechungstabelle zwischen EN ISO 13849-1:2015 und EN ISO 13849-1:2023 vor, Sprungziele öffnen den Volltext direkt am gewünschten Abschnitt.
  • So ergibt sich eine Gegenüberstellung der Änderungen in den beiden Volltexten – denn oft sind die Details in den Änderungen entscheidend.
  • Mit dem „Änderungs-Assistenten“ (siehe unten) nutzen Sie die Daten und können geänderte Abschnitte automatisiert tauschen.
  • Voraussetzung für die Nutzung der o.g. Features ist die Lizensierung des Dokumentenstrukturpakts „Maschinensicherheit“.


Änderungs-Assistent

  • Bei jeder Normenänderung stellt sich die Frage, ob Projekte mit längerer Laufzeit oder Vorlagenprojekte noch aktuell und somit konform sind. Safexpert bietet dafür bereits seit Jahren die Möglichkeit, sicherheitstechnische Maßnahmen mit Normenreferenzen zu versehen.
  • Über den Änderungs-Assistenten erhalten Sie nicht nur die Information, dass sich eine der angewandten Normen, in diesem Fall die EN ISO 13849-1:2015, geändert hat, sondern bekommen direkt angezeigt, wo sich der von Ihnen angewandte Normenabschnitt in der Nachfolgenorm von 2023 befindet und ob sich die Inhalte im für Sie relevanten Abschnitt in der neuen Norm gegenüber dem Vorgänger verändert haben.
  • Wichtige Anmerkung: Der Normenvolltext im Normenpaket sowie die Änderungsinformationen auf Abschnittsebene können derzeit (nur) auf Basis der englischsprachigen Normenausgaben zur Verfügung gestellt werden! Sobald die deutschsprachige EN ISO 13849-1:2023 verfügbar ist, werden das Normenpaket sowie die Dokumentenstrukturdaten zeitnah angepasst.


3.3 Weitere Hilfestellungen


Kostenlose Zuordnungstabelle:
Wenn Sie sich bereits jetzt einen Überblick über die Änderungen machen wollen, so haben wir Ihnen auf Basis der englischsprachigen Normenausgaben eine Übersichtstabelle zusammengestellt. So können Sie einsehen, inwieweit Abschnitte der Norm von 2015 in der Ausgabe von 2023 geändert, gelöscht oder neue Abschnitte hinzugekommen sind.


Zuordnungstabelle zur EN ISO 13849-1 - Gegenüberstellung der Normenabschnitte der Ausgaben von 2016 und 2023


Weiterbildungsangebote:
Zwei Seminare vermitteln – zielgruppengerecht – wichtige Inhalte zur EN ISO 13849:

Die Experten gehen in diesen Seminaren selbstverständlich auch auf die Änderungen in der neuen Normenausgabe ein.


Verfasst am: 11.06.2024 (letzte Aktualisierung)

Autor

Daniel Zacek-Gebele, MSc
Produktmanager bei IBF für Zusatzprodukte sowie Datenmanager für die Aktualisierung der Normendaten am Safexpert Live Server. Studium der Wirtschaftswissenschaften in Passau (BSc) und Stuttgart (MSc) im Schwerpunkt International Business and Economics.

E-Mail: daniel.zacek-gebele@ibf-solutions.com | www.ibf-solutions.com
